摘要：豆粕加工过程中，铁质异物的混入易导致破碎机部件磨损，传统磁选机构依赖人工清理，效率低且影响生产连续性。本研究提出一种基于电磁铁板与滑移驱动件的铁质异物自动分离机构，通过倾斜电磁铁板吸附异物、滑移收集槽自动清理，并结合分散机构与风刀优化豆粕流动性，该机构可缩短清理时间80%，显著降低维护成本。
　　关键词：豆粕破碎机；磁选机构；杂质分离；
　  一、设计目的
　　豆粕加工中铁质异物易损坏设备，传统磁选因豆粕高粘易结块致分离效率低。[1]本研究基于专利CN119076182A设计新型机构，集成电磁吸附与自动清理。[2]
　　电磁铁吸附能力优于永磁体，断电异物脱落率95%。[3]滑移机构降低人工干预。[4]创新结合旋转撞击杆与风刀防堵，提升流动性。[5]
　　二、自动分离机构的设计

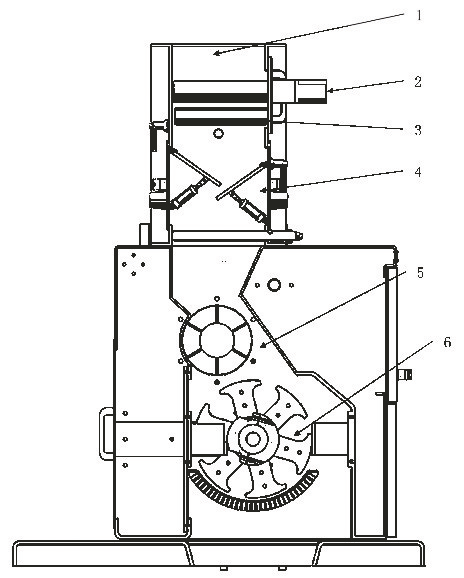

　　分离箱作为系统的核心载体，通过上下端口分别与豆粕输送设备及破碎机入料端对接。其内部采用模块化布局，集成磁选、分散与收集三大功能单元，如图1所示。
    1-入料口2-撞击杆3-风刀4-磁选板     5-承料轮6-破碎机构     图1分离箱结构示意图

　　磁选机构由两片倾角为17.6°~35°的相错倾斜电磁铁板构成，倾斜设计使豆粕流动路径延长，提升铁质异物捕获效率，如式2-1所示。
    (2-1)

　　可得路径效果提高了30.23%～57.36%。通过翻转气缸实现间距动态调节，调整流量可适配不同生产需求。
　　收集机构由水平滑移的收集槽及滑移气缸组成。当电磁铁板断电时，吸附的铁质异物在重力作用下自动脱落至收集槽内，滑移气缸驱动收集槽移出分离箱。
　　分散机构由旋转撞击杆与风刀系统组成。通过电机驱动撞击杆对豆粕进行冲击破碎。风刀位于撞击杆下方，沿电磁板吹送压缩气流，有效抑制豆粕粘附。
　  三、工作原理与流程

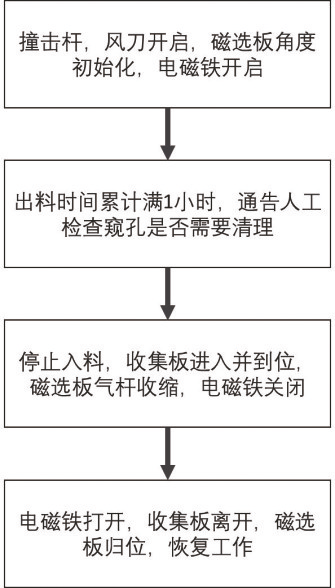

　　豆粕经输送设备进入分离箱后，首先经过分散机构打散，再进入磁选机构吸附铁质异物。当吸附量达到阈值时，由收集机构回收异物，流程如图2所示。

　　图2自动化流程图
　　四、结论
　　豆粕加工中铁质异物高效分离对设备安全至关重要。本研究设计集成电磁吸附、自动收集与防堵优化的全自动分离机构，单次清理仅需30秒，效率较人工提升80%。
　　参考文献：
　　[1]张伟,王强.豆粕加工中铁质异物分离技术研究[J].农业工程学报,2022,38(4):4552.
　　[2]广州市星坤机械有限公司.一种豆粕破碎机的铁质异物自动分离机构:中国,CN119076182A[P].20241206.
　　[3]ZHANG L,CHEN M,GUPTA R.Dynamic adsorptionperformance of electromagnetic plates in food processing[J].Journal of Food Engineering,2021,295:110452.
　　[4]陈明,刘涛.滑移驱动机构在高粉尘环境中的应用研究[J].机械工程学报,2022,58(10):8995.
　　[5]王志刚.气流辅助技术在粮油加工中的应用[J].中国粮油学报,2021,36(6):7884.
　　作者单位：广州市星坤机械有限公司
